المواصفات الأساسية

الموديل: xtt-pdb-51616000-v10

الطاقة القصوى: 16,000 واط (5 وحدات CRPS بقدرة 3200 واط)

الأبعاد: 426.00 مم (الطول) 125.00 مم (العرض) 2.50 مم (الارتفاع)

التكرار: تشغيل موازٍ لوحدات C5 1؛ يتم تنشيط الوحدات الزائدة تلقائيًا كنسخ احتياطية.

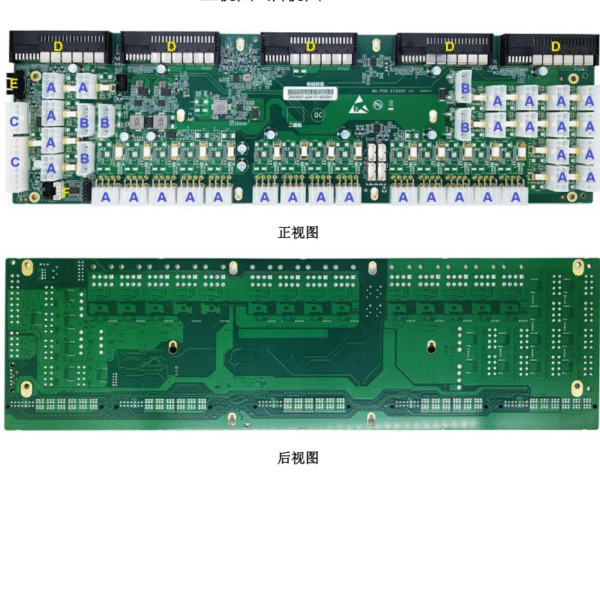

الواجهات الرئيسية:

31 وحدة المعالجة المركزية 8PIN MINI FIT 2×4 (النقطة أ)

5 Dtype 4PIN كبير 4PIN (النقطة ب)

MINI FIT 2 × 5 + 2 × 9 ATX 24PIN (النقطة C)

5 موصلات طاقة CRPS (النقطة D)

PMbus + I2C BMC (النقطتان E وF)

بنية الطاقة والموثوقية

16,000 واط قابلية التوسع:

نشر 1 وحدة C5 CRPS بالتوازي، وتوسيع نطاق الطاقة بشكل ديناميكي لخوادم الذكاء الاصطناعي أو مصفوفات التخزين ذات الكثافة العالية لوحدة معالجة الرسومات.

تتيح الوحدات القابلة للتبديل السريع إمكانية الاستبدال دون إيقاف تشغيل النظام، وهو أمر بالغ الأهمية لمراكز البيانات التي تعمل على مدار الساعة طوال أيام الأسبوع.

التكرار الحقيقي N+1 التكرار الحقيقي:

توفر الوحدات غير المستخدمة نسخًا احتياطيًا تلقائيًا في حالة تعطل الوحدات النشطة أو تجاوزها لعتبات التحميل.

تتشارك جميع الوحدات في الحمل بالتساوي، مما يزيل نقاط الفشل المفردة.

إمكانيات الواجهة

1- محور طاقة وحدة معالجة الرسومات/وحدة معالجة الرسومات (النقطة أ):

توصيلات وحدة المعالجة المركزية المباشرة باللوحة الأم 8PIN.

وحدة معالجة الرسومات 8PIN (6+2) أو 12VHPWR عبر محولات (على سبيل المثال، NVIDIA RTX 40-series/AMD RDNA 3).

دعم 31 منفذ 8PIN 8PIN:

تمكين توصيل الطاقة في وقت واحد إلى أكثر من 8 وحدات معالجة رسومات متطورة في منصات تدريب الذكاء الاصطناعي.

2- التخزين وتكامل اللوحة الأم:

النوع D من النوع الكبير 4PIN (النقطة B): تعمل على تشغيل الأقراص الصلبة/الأقراص الصلبة المزودة بوحدات تخزين معززة (HDD/SSD) لأنظمة التخزين كبيرة الحجم.

تحويل ATX 24PIN (النقطة C): متوافق مع اللوحات الأم للخوادم القياسية.

3- المراقبة والإدارة:

PMbus (النقطة E): يتتبع الطاقة/درجة الحرارة في الوقت الحقيقي عبر BMC (يتطلب دعم اللوحة الأم).

I2C BMC (النقطة F): يعزز التحكم على مستوى النظام للصيانة التنبؤية.

طرق الاتصال

منافذ وحدة المعالجة المركزية 8PIN: استخدم محولات لـ

اللوحة الأم لوحدة المعالجة المركزية 8PIN

وحدة المعالجة المركزية بوحدة المعالجة المركزية 8 سنون وحدة المعالجة المركزية 6+2 سنون/12 فولت/جهد

D من النوع 4PIN: وصلة مباشرة إلى لوحات التخزين الخلفية.

وحدات CRPS: التركيب بالتوصيل والتشغيل.

دليل مرئي للأسلاك الموصى بها:

الملامح الفنية

1- دعم وحدة معالجة الرسومات المستقبلية:

توافق 12VHPWR أصلي لوحدات معالجة الرسومات من الجيل التالي، مما يقلل من فوضى الكابلات مقابل الحلول التقليدية ذات 8 سنون.

2- ذكاء الطاقة:

يوفر نظام PMbus + I2C BMC تحليلات دقيقة للطاقة، مما يحسّن الكفاءة في عمليات النشر فائقة النطاق.

3- كفاءة الصيانة:

تقلل عمليات تبديل الوحدات الخالية من الأدوات من وقت التعطل بمقدار 40%؛ تصميم متوازي يبسّط ترقيات السعة.

4- مرونة المؤسسة:

تضمن لوحة PCB المكونة من 8 طبقات سلامة الإشارة تحت حمولة 16 كيلوواط؛ تعمل جميع الوحدات بشكل متزامن دون اختناق.

التطبيقات المستهدفة

خوادم التدريب على الذكاء الاصطناعي/التعلم الآلي مع تكوينات وحدات معالجة ملفات متعددة

رفوف مراكز البيانات عالية التوافرية

حوسبة الحافة والتخزين فائق النطاق

النمذجة المالية أو مجموعات المحاكاة العلمية

معلومات الطلب
ارتقِ بالبنية الأساسية للطاقة لديك مع XTT-PDB-516000-V10 حيث تلتقي قابلية التوسع بقدرة 16000 واط مع التكرار المنيع. اتصل بالمبيعات لتخصيص المعدات الأصلية أو التسعير بالجملة.
