Descripción detallada

Características principales

Arquitectura de alimentación redundante:

Admite 1 módulo de alimentación C5 CRPS en paralelo, con una potencia total de hasta 6000 W. Los módulos redundantes se activan automáticamente si fallan las unidades primarias, lo que garantiza un tiempo de actividad 24/7 para aplicaciones críticas como la formación en IA o la computación en la nube.

El diseño intercambiable en caliente permite sustituir fácilmente los módulos sin necesidad de apagar el sistema, lo que minimiza el tiempo de inactividad.

Conectividad multiinterfaz:

31 conectores CPU 8PIN MINI FIT 2×4: Puertos versátiles que pueden conectarse a entradas de alimentación de CPU de placa base o tarjetas GPU (mediante adaptadores de 8PIN a 6+2), compatibles con componentes de alta potencia en servidores de IA o clústeres HPC.

5 conectores Dtype Big 4PIN: Ideal para alimentar placas base de discos duros o matrices de almacenamiento, garantizando un suministro de energía estable para tareas intensivas en datos.

Adaptador MINI FIT a ATX 24PIN: Incluye un conector MINI FIT 2×5 y otro MINI FIT 2×9, lo que permite la compatibilidad directa con las interfaces de alimentación estándar de las placas base para simplificar la configuración.

Monitorización PMbus: Incorpora un conector PMbus dedicado para el seguimiento en tiempo real del consumo de energía, la temperatura y la eficiencia a través de sistemas BMC, lo que mejora el mantenimiento predictivo para entornos empresariales.

Construcción robusta y escalabilidad:

El diseño compacto de la placa de circuito impreso de 8 capas (424,00 x 125,00 x 2,50 mm) optimiza el espacio en los servidores de montaje en bastidor 4U, al tiempo que admite futuras ampliaciones como GPU o aceleradores adicionales.

La configuración en paralelo de los módulos de alimentación permite escalar de 1 a 5 unidades en función de la carga de trabajo, lo que reduce el derroche de energía en situaciones de bajo consumo.

Especificaciones técnicas

Modelo XTT-PDB-56000

Dimensiones: 424,00 mm (L) x 125,00 mm (A) x 2,50 mm (A)

Capacidad de potencia: Hasta 6000 W con 5 módulos CRPS

Tipos de conectores:

31x CPU 8PIN MINI FIT 2×4

5x Dtype Big 4PIN

1x MINI FIT 2×5 + 1x MINI FIT 2×9 (para conversión ATX 24PIN)

5 conectores de alimentación CRPS

1x Conector PMbus

Compatibilidad: Funciona con placas base de servidor Intel/AMD, GPU NVIDIA/AMD y placas base de almacenamiento estándar.

Aspectos más destacados

1.Distribución de energía de alta densidad:

Proporciona 6.000 W de potencia máxima a través de 5 módulos CRPS, ideales para configuraciones que requieren mucha potencia, como servidores de IA multi-GPU o nodos HPC. La redundancia garantiza que no haya un único punto de fallo, algo fundamental para la fiabilidad del centro de datos.

2.Soporte de interfaz universal:

Los 31 puertos de CPU 8PIN se duplican como fuentes de alimentación de GPU (mediante adaptadores), lo que permite implementaciones flexibles en granjas de aprendizaje automático o renderizado. Los conectores Dtype 4PIN simplifican la integración de almacenamiento para flujos de trabajo de big data.

3.Eficiencia energética y supervisión:

La integración de PMbus proporciona información procesable sobre el uso de la energía, lo que ayuda a optimizar los costes energéticos y evitar el sobrecalentamiento en operaciones ininterrumpidas. Los módulos intercambiables en caliente reducen la carga de mantenimiento en 30%.

4. Facilidad de despliegue:

El acceso sin herramientas y los conectores estandarizados permiten una rápida instalación en bastidores de servidores. El sistema de módulos en paralelo admite actualizaciones incrementales, lo que reduce el tiempo de despliegue en 50% en comparación con las soluciones de potencia fija.

Métodos de conexión de interfaces

El XTT-PDB-56000 ofrece opciones de cableado versátiles para varios componentes:

Conectores CPU 8PIN (Punto A): Utilice cables de CPU 8PIN a CPU 8PIN para la alimentación de la placa base o cables de CPU 8PIN a GPU 6+2 para la integración de tarjetas gráficas.

Conectores Dtype Big 4PIN (Punto B): Conéctese directamente a placas base de discos duros con cables Dtype 4PIN para obtener una alimentación de almacenamiento estable.

MINI FIT a ATX 24PIN (Punto C): Utiliza cables MINI FIT 2×5/2×9 a ATX 24PIN para conectar con placas base estándar.

Conectores de alimentación CRPS (Punto D): Enchufe los módulos CRPS para una entrada de alimentación escalable.

Conector PMbus (Punto E): Utilice los cables PMbus para la supervisión a través del BMC, ideal para el análisis predictivo.

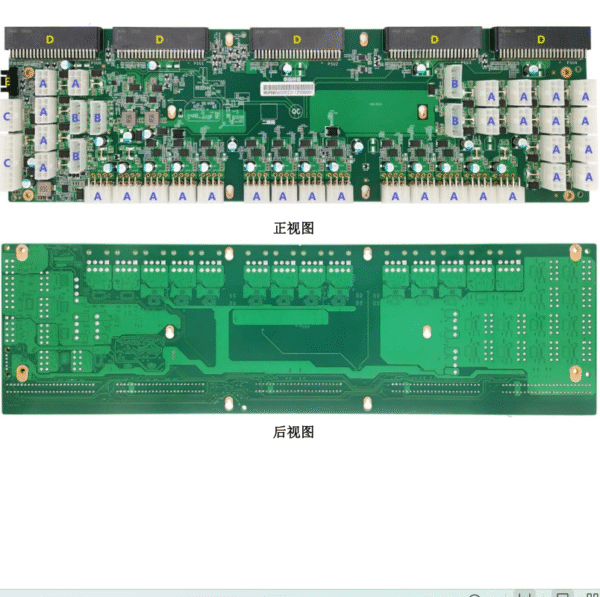

A continuación se ofrece una guía visual que ilustra los métodos de conexión recomendados para estas interfaces:

Placa base de alimentación

Otras especificaciones

Flexibilidad de redundancia: Funciona con cualquier número de módulos (1 C5); las unidades sobrantes proporcionan respaldo si se satisface la demanda.

Fiabilidad: Todos los módulos insertados funcionan simultáneamente, sin degradación del rendimiento a plena carga.

Aplicaciones: Perfecto para granjas de servidores de IA, centros de datos empresariales, computación de borde y sistemas de almacenamiento de alta disponibilidad.

Información para pedidos
Implemente el XTT-PDB-56000 para elevar su infraestructura de alimentación donde la escalabilidad, la redundancia y la eficiencia convergen para obtener el máximo rendimiento. Póngase en contacto con el departamento de ventas para configuraciones personalizadas o precios por volumen.
