Description détaillée

Caractéristiques principales

Architecture d'alimentation redondante :

Prend en charge 1 module d'alimentation C5 CRPS en parallèle, fournissant jusqu'à 6000W de puissance totale. Les modules redondants s'activent automatiquement en cas de défaillance des unités primaires, garantissant une disponibilité 24/7 pour les applications critiques telles que l'entraînement à l'IA ou l'informatique en nuage.

La conception de l'échange à chaud permet de remplacer facilement les modules sans arrêter le système, ce qui minimise les temps d'arrêt.

Connectivité multi-interface :

31x CPU 8PIN MINI FIT 2×4 Connecteurs : Ports polyvalents pouvant se connecter aux entrées d'alimentation CPU de la carte mère ou aux cartes GPU (via des adaptateurs 8PIN à 6+2), prenant en charge les composants haute puissance dans les serveurs AI ou les clusters HPC.

5x Dtype Big 4PIN Connecteurs : Idéal pour l'alimentation des fonds de panier de disques durs ou des baies de stockage, garantissant une alimentation stable pour les tâches gourmandes en données.

Adaptateur MINI FIT vers ATX 24PIN : Comprend un connecteur MINI FIT 2×5 et un connecteur MINI FIT 2×9, permettant une compatibilité directe avec les interfaces d'alimentation standard des cartes mères pour une installation simplifiée.

Surveillance PMbus : Comprend un connecteur PMbus dédié pour le suivi en temps réel de la consommation d'énergie, de la température et de l'efficacité via les systèmes BMC, améliorant ainsi la maintenance prédictive pour les environnements d'entreprise.

Robustesse et évolutivité :

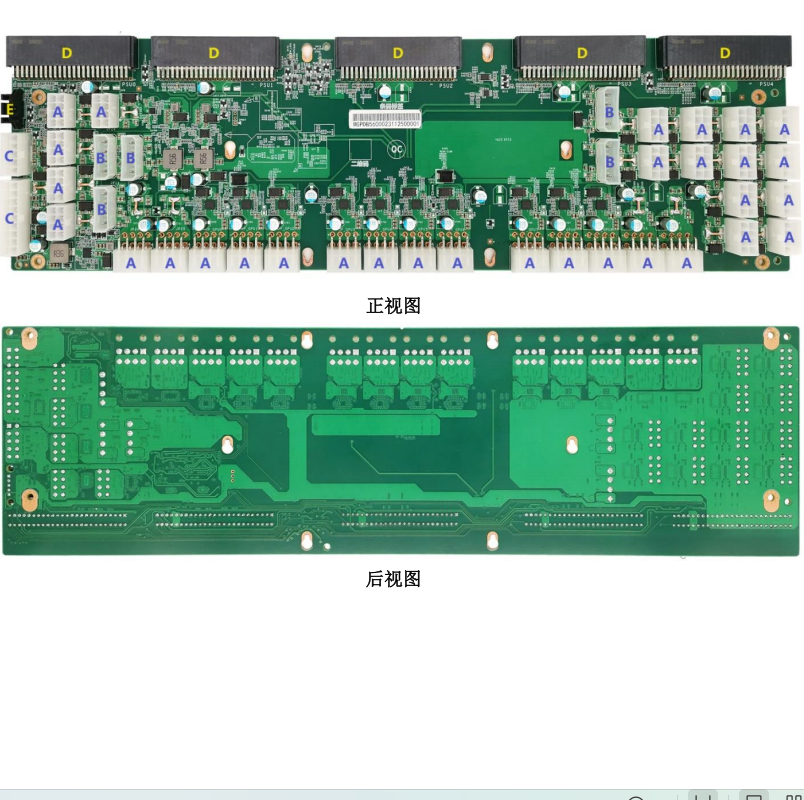

La conception compacte du circuit imprimé à 8 couches (424,00 x 125,00 x 2,50 mm) optimise l'espace dans les serveurs à montage en rack 4U, tout en prenant en charge les extensions futures telles que les GPU ou accélérateurs supplémentaires.

La configuration parallèle des modules d'alimentation permet une mise à l'échelle flexible de 1 à 5 unités en fonction de la charge de travail, réduisant ainsi le gaspillage d'énergie dans les scénarios de faible utilisation.

Spécifications techniques

Modèle : XTT-PDB-56000

Dimensions : 424,00 mm (L) x 125,00 mm (L) x 2,50 mm (H)

Capacité de puissance : Jusqu'à 6000W avec 5 modules CRPS

Types de connecteurs :

31x CPU 8PIN MINI FIT 2×4

5x Dtype Big 4PIN

1x MINI FIT 2×5 + 1x MINI FIT 2×9 (pour conversion ATX 24PIN)

5x Connecteurs d'alimentation CRPS

1x connecteur PMbus

Compatibilité : Fonctionne avec les cartes mères de serveurs Intel/AMD, les GPU NVIDIA/AMD et les fonds de panier de stockage standard.

Faits marquants

1. distribution d'énergie à haute densité :

Fournit une puissance de crête de 6000W grâce à 5 modules CRPS, idéale pour les configurations gourmandes en énergie telles que les serveurs AI multi-GPU ou les nœuds HPC. La redondance garantit qu'il n'y a pas de point de défaillance unique, ce qui est essentiel pour la fiabilité du centre de données.

2. prise en charge de l'interface universelle :

Les 31 ports CPU 8PIN se doublent de sources d'alimentation GPU (via des adaptateurs), ce qui permet des déploiements flexibles dans les fermes d'apprentissage machine ou de rendu. Les connecteurs Dtype 4PIN simplifient l'intégration du stockage pour les workflows big data.

3. l'efficacité énergétique et la surveillance :

L'intégration du PMbus fournit des informations exploitables sur l'utilisation de l'énergie, ce qui permet d'optimiser les coûts énergétiques et d'éviter les surchauffes dans le cadre d'un fonctionnement 24/7. Les modules remplaçables à chaud réduisent les coûts de maintenance de 30%.

4. facilité de déploiement :

L'accès sans outil et les connecteurs standardisés permettent une installation rapide dans les racks de serveurs. Le système de modules parallèles permet des mises à niveau progressives, réduisant le temps de déploiement de 50% par rapport aux solutions à alimentation fixe.

Méthodes de connexion des interfaces

Le XTT-PDB-56000 offre des options de câblage polyvalentes pour divers composants :

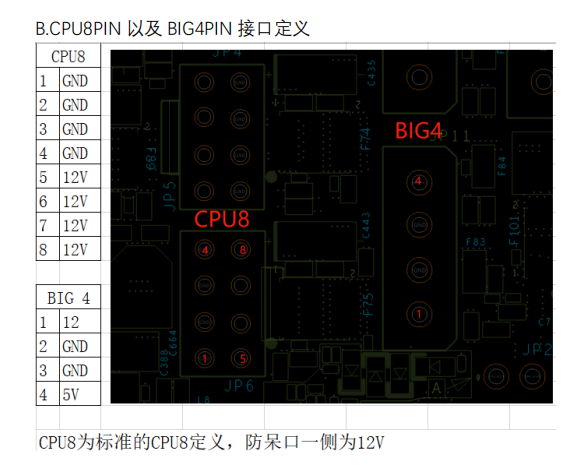

Connecteurs CPU 8PIN (Point A) : Utilisez les câbles CPU 8PIN vers CPU 8PIN pour l'alimentation de la carte mère ou les câbles CPU 8PIN vers GPU 6+2 pour l'intégration de la carte graphique.

Connecteurs Dtype Big 4PIN (Point B) : Connectez directement les fonds de panier des disques durs avec des câbles 4PIN de type D pour une alimentation stable du stockage.

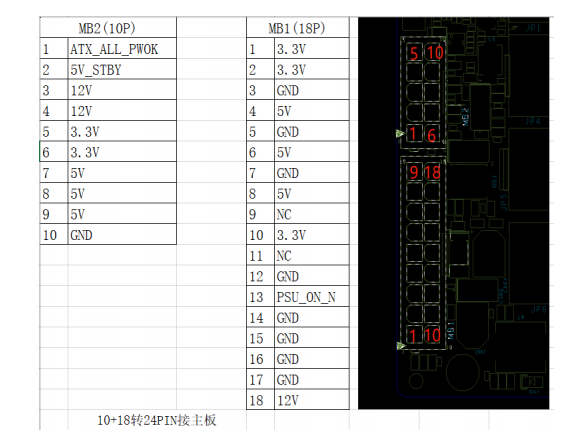

MINI FIT vers ATX 24PIN (Point C) : Utilisez les câbles MINI FIT 2×5/2×9 vers ATX 24PIN pour relier les cartes mères standard.

Connecteurs d'alimentation CRPS (Point D) : Branchez les modules CRPS pour une alimentation électrique modulable.

Connecteur PMbus (Point E) : Utilisez les câbles PMbus pour la surveillance via le BMC, idéal pour l'analyse prédictive.

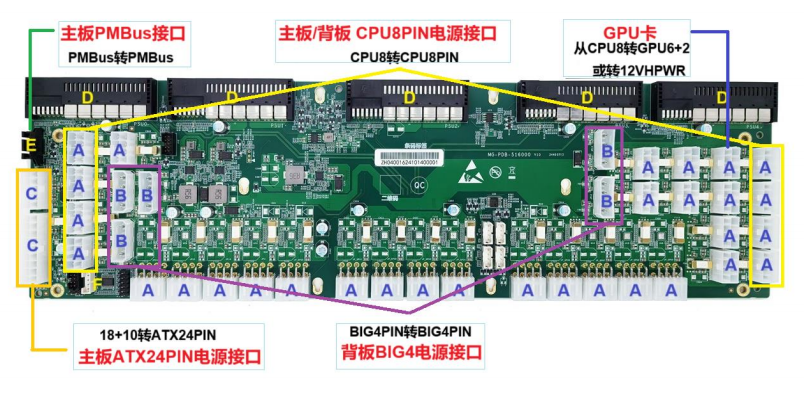

Vous trouverez ci-dessous un guide visuel illustrant les méthodes de connexion recommandées pour ces interfaces :

Carte-mère d'alimentation

Autres spécifications

Flexibilité de la redondance : Fonctionne avec n'importe quel nombre de modules (1 C5) ; les unités excédentaires fournissent une solution de secours si la demande est satisfaite.

Fiabilité : Tous les modules insérés fonctionnent simultanément, sans dégradation des performances à pleine charge.

Applications : Parfait pour les fermes de serveurs d'IA, les centres de données d'entreprise, l'informatique de pointe et les systèmes de stockage à haute disponibilité.

Informations sur les commandes
Déployez le XTT-PDB-56000 pour élever votre infrastructure d'alimentation où l'évolutivité, la redondance et l'efficacité convergent pour des performances de pointe. Contactez le service commercial pour des configurations personnalisées ou des prix de gros.
